Die Ersatzteile für das Mesto Drucksprühgerät MAXIMA 3238F

Ersatzteile für das MESTO Drucksprühgerät 3238F MAXIMA - 5 Liter

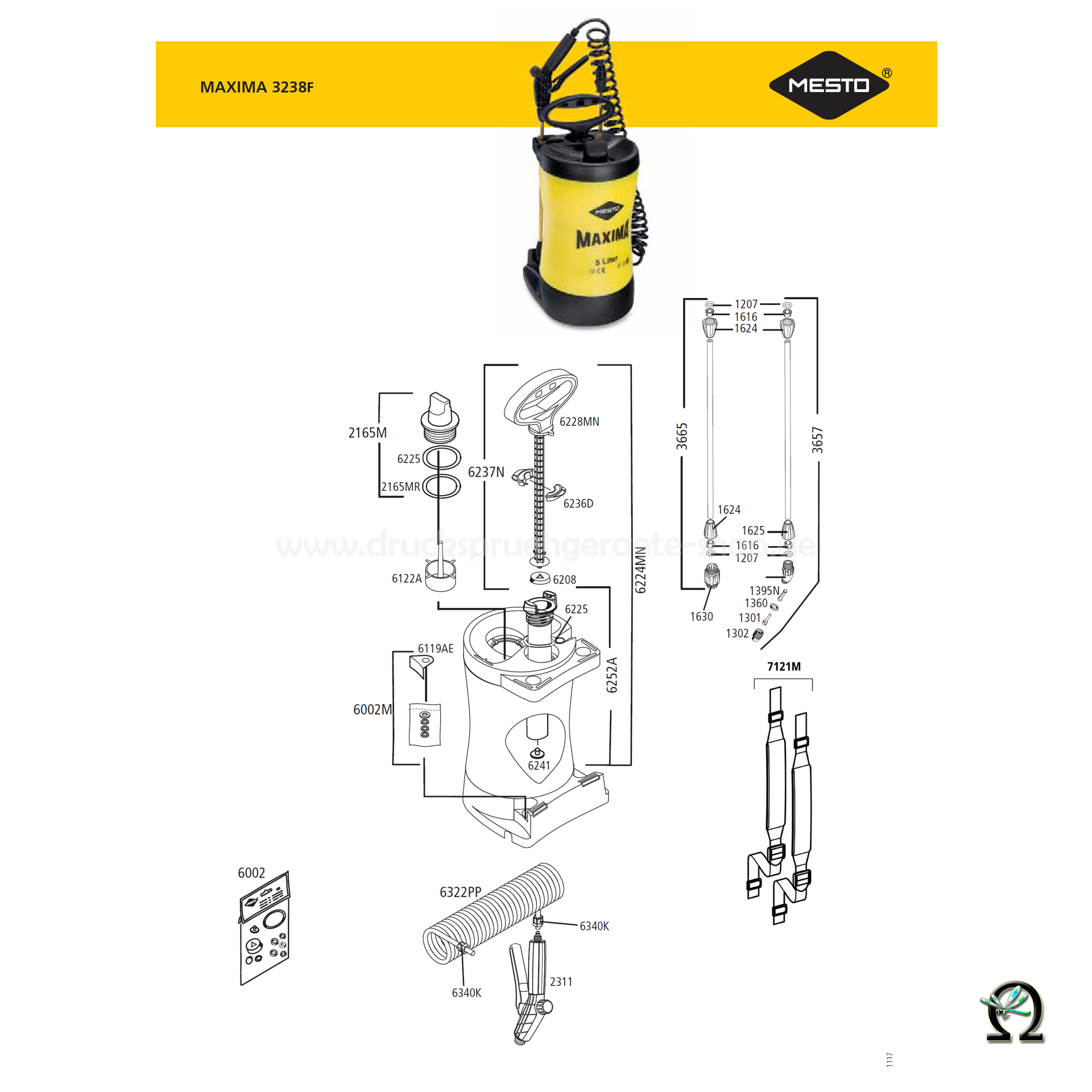

Mesto -3238F, zeichnung der Einzelteile

Die Bedienungsanleitung für das MESTO Drucksprühgerät 3238F MAXIMA können Sie hier herunterladen.

Das Drucksprühgerät wurde bis 2017 gebaut.

Beim Drucksprühgerät 3238F MAXIMA wird anstelle des Trageriemens 6133M der Doppeltrageriemen 7121M verwendet.

Die Explosionszeichnung mit der Ersatzteilliste können Sie hier herunterladen.

Die Pumpe 6224MN wird nicht mehr hergestellt. Als Ersatz empfehlen wir die MESTO Pumpe Kunststoff für PRIMER und FIX PLUS (Art.Nr. 6224ML)

MESTO Abstellventil 2311 für MAXIMA und PROFI

Ergonomisches Abstellventil ohne Manometer für Mesto Drucksprühgeräte MAXIMA, PROFI 3270 und ROFI 3275 sowie für die Würth Schalölsprühgeräte 0651150209 und 0651150207.

21,95 €*

Details

MESTO Adapter 1630 f. Abstellventil auf neues Spritzrohr

Der Adapter 1630 dient zur Verbindung der neuen Spritzrohre mit den älteren Abstellventilen.

4,20 €*

Details

Mesto Anpressring 2165MR für Schraubdeckel 2165M

Der Anpressring 2165MR für Schraubdeckel 2165M passt für die Drucksprühgeräte Maxima 3238 und 3238F von MESTO. Der Anpressring 2165MR ist auch bereits im Lieferumfang vom Schraubdeckel 2165M enthalten.

1,85 €*

Details

MESTO Bogenstück 1310 für Düsen

Das MESTO Bogenstück für Düsen passt zu den Düsen für die MESTO Drucksprühgeräte 3230R FLORI COMPACT, 3232R FLORI, 3232EZ FLORI EASY, 3232 PICO, 3232U HERBI, 3232EM, 3237FM FIX PLUS, 3237FP FIX PLUS, 3237P, 3238 MAXIMA, 3238F MAXIMA, 3278P, 3278FP, 3275M und 3270. Beim Wechsel des MESTO Bogenstücks empfiehlt es sich auch die Dichtung ME-1207 oder ME-1207L zu erneuern.

2,95 €*

Details

MESTO Bogenstück mit Filter und Düse 1310F

Das MESTO Bogenstück mit Filter und Düse 1310F passt zu den MESTO Drucksprühgeräten FLORI COMPACT 3230R, FLORI 3232R, FLORI EASY 3232EZ, PICO 3232, HERBI 3232U, 3238 MAXIMA, 3238F MAXIMA, 3275M und 3270. Beim Wechsel des MESTO Bogenstück mit Filter und Düse 1310F empfiehlt es sich auch die Dichtung MESTO-1207 zu erneuern.

8,95 €*

Details

MESTO 3238 MAXIMA, Explosionszeichnung mit Ersatzteilnummern, MESTO Ventilscheibe 6241 mit Zapfen NBR

Mesto Deckel für Ersatzteilbox 6119AE

Der Deckel für Ersatzteilbox 6119AE passt für die Drucksprühgeräte Maxima 3238 und 3238F von MESTO.

4,90 €*

Details

MESTO Dichtungsring 1360 Ø15 × Ø11 × 2 mm

Der Dichtungsring Ø15 × Ø11 × 2 mm ist auch Bestandteil des Dichtungssatzes MESTO-6001. Inhalt: 1 Stück.

0,95 €*

Details

MESTO Dralleinsatz 1301 für Düsen

Der Mesto Dralleinsatz aus weißem Kunststoff passt zu den Standarddüsen Nr. 1300 / 1300T / 1302 / 1302S / 1303 / 1308 von Mesto.

1,95 €*

Details

MESTO Filtersieb Kunststoff 1395N für Spritzrohre

Das Filtersieb 1395N aus Kunststoff wird im Spritzrohr 3657 und 3654M vor dem Drallkörper 1301 eingesetzt.

2,90 €*

Details

MESTO Führungsstopfen 6236D 2-teilig

Der Führungsstopfen ist auch Bestandteil von der Pumpe Kunststoff für FLORI, PICO, PROFI 3275M, HERBI, VERIS und MAXIMA (Art.Nr. 6224MN), der Pumpe für 3237P3278FP und 3278P (Art.Nr. 6224ML), der Kolbenstangen mit Griff (Art.Nr. 6228MN und 6237N) und der Saugluftpumpe 30 mm (Art.Nr. 6270).

5,90 €*

Details

MESTO Kolbenmanschette 6208 Ø 38 mm

Die Kolbenmanschette 6208 Ø 38 mm passt für die Mesto Drucksprühgeräte 3230R, 3232R, 3232, 3232U, 3232RK, 3232EM, 3237, 3237FM, 3237FP, 3237P, 3238 MAXIMA, 3238F MAXIMA, 3275M, 3275P, 3275PE, 3275PP, 3278FP, 3278P, 3270, 3270P, 3270FE, 3270FO, 3270PE, 3270PP und 3270TP, den Mesto Hochdrucksprühgeräte FERROX 3565, FERROX 3585, FERROX 3585G, INOX 3595, INOX 3615 und INOX 3615G sowie zu den Wasserdruckbehältern Mesto FERROX 3585W und DUSS WDB 10.

4,95 €*

Details

MESTO Kolbenstange komplett 6237N für Drucksprühgeräte

Geeignet für die MESTO Drucksprühgeräte 32030R, 3232R, 3232, 3232U, 3232RK, 3237, 3237FM, 3237FP, 3237P, 3278P, 3275M, 3278FP, 3278P und die Modelle PERLA / MAXIMA bis 10/2006.

16,95 €*

Details

MESTO Kolbenstange Kunststoff 6228MN für Drucksprühgeräte

Die Kolbenstange Kunststoff 6228MN ist auch als Ersatz für die nicht mehr lieferbare Kolbenstange 6228 geeignet. Die Kunststoff-Kolbenstange 6228MN ist auch Bestandteil von der Pumpe 6224ML

10,50 €*

Details

Mesto Konusring 1616 f. Verlängerungsrohre

Der Mesto Konusring 1616 für Verlängerungsrohre passt für die Verlängerungsrohre 3690 und 3701 sowie für die Spritzrohre 3657 und 3654M.

2,70 €*

Details

Mesto Kunststoffsieb 6122A für Drucksprühgeräte

Das Kunststoffsieb 6122A für Drucksprühgeräte passt für die Drucksprühgeräte Maxima 3238 und 3238F von MESTO.

3,60 €*

Details

MESTO Messing-Hohlkegeldüse 1,1 mm ohne Dralleinsatz

MESTO Messing-Hohlkegeldüse 1302 Bohrung 1,1 mm

Die MESTO Messing-Hohlkegeldüse mit einer 1,1 mm Bohrung ist die Standarddüse für Pflanzenschutz an Pflanzen und Sträuchern, für das Sprühen Reinigungsmitteln und Ähnlichem. Es wird noch der Dralleinsatz MESTO-1301 benötigt.

2,95 €*

Details

Mesto Messing-Hohlkegeldüse 1,1 mm mit Dralleinsatz

MESTO Messing-Hohlkegeldüse 1302 Bohrung 1,1 mm mit Dralleinsatz 1301

Die MESTO Messing-Hohlkegeldüse mit einer 1,1 mm Bohrung ist die Standarddüse für Pflanzenschutz an Pflanzen und Sträuchern, für das Sprühen Reinigungsmitteln und Ähnlichem. Wir empfehen bei einer Erneuerung der Düse auch die Dichtung MESTO-1360 mit auszutauschen.

4,90 €*

Details

MESTO Messing-Spritzrohr 50 cm mit Bogenstück und Hohlkegeldüse 1,1 mm

MESTO Messing-Spritzrohr 50 cm 3657 mit Bogenstück und Hohlkegeldüse 1,1 mm

Das 50 cm lange Messing-Spritzrohr mit Bogenstück und Hohlkegeldüse 1,1 mm ist das Standard-Spritzrohr von dem Drucksprühgerät PICO 3232, PROFI 3270, PROFI 3275M, MAXIMA 3238 und MAXIMA 3238F.

15,95 €*

Details

MESTO Messing-Verlängerungsrohr 3665 50 cm

MESTO Messing-Verlängerungsrohr 3665 50 cm Material: Messing/KunststoffFarbe: Messingfarben / SchwarzLänge: 50 cm Wichtig:Je länger das Verlängerungsrohr ist, desto mehr Druckreserve sollte ein Drucksprühgerät haben. Die Druckreserve ergibt sich aus dem Betriebsdruck und der Größe des Druckraumes über dem vorgesehenen Füllinhalt des Behälters. Das Messing-Verlängerungsrohr 3665 50 cm passt für folgende Drucksprühgeräte: MESTO 3270, Explosionszeichnung mit Ersatzteilnummern, Messing-Verlängerungsrohr 3665 50 cm Das Drucksprühgerät 3270 PROFI finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3270 MESTO 3238, Explosionszeichnung mit Ersatzteilnummern, Messing-Verlängerungsrohr 3665 50 cm Die Bedienungsanleitung für Mesto 3238 Maxima als PDF-Datei zum herunterladen und ausdrucken << Zurück zur Ersatzteilübersicht für Mesto 3238 MESTO 3238F, Explosionszeichnung mit Ersatzteilnummern, Messing-Verlängerungsrohr 3665 50 cm Die Bedienungsanleitung für Mesto 3238 Maxima als PDF-Datei zum herunterladen und ausdrucken << Zurück zur Ersatzteilübersicht für Mesto 3238F

14,95 €*

Details

MESTO O-Ring 1207 NBR Ø7,52 × 3,53 mm

Der MESTO O-Ring Ø 7,52 × 3,53 mm aus NBR* passt zu den Drucksprühgeräten Mesto 3232 PICO, 3230R FLORI, 3232R FLORI, 3232U HERBI, 3238 MAXIMA, 3238F MAXIMA, 3270 PROFI und 3275M PROFI. Der MESTO O-Ring Ø 7,52 × 3,53 mm ist auch Bestandteil der Sprührohre 3654M und 3657.

1,18 €*

Details

MESTO O-Ring 6225 Ø47 × 5,33 mm NBR

Der Dichtungsring Ø47 × 5,33 mm ist auch Bestandteil der Dichtungssätze ME-6001 und ME-6002.

2,20 €*

Details

MESTO Pumpe 6224ML Kunststoff mit FPM-Dichtungen

Pumpe mit FPM-Dichtungen, passend für die Mesto Drucksprühgeräte PRIMER und FIX PLUS. Die Pumpe ist aich der Ersatz für die MESTO Pumpe Kunststoff für FLORI, PICO, HERBI, VERIS und MAXIMA (Art.Nr. 6224MN).

39,95 €*

Details

MESTO Schiebeschnalle 1502S 30 mm für Trageriemen

MESTO Schiebeschnalle 1502S 30 mm für Trageriemen Material: KunststoffFarbe: Schwarz Die Mesto Schiebeschnalle 1502S 30mm für Trageriemen passt für folgende Hochdrucksprühgeräte: MESTO 3230R FLORI COMPACT, Explosionszeichnung mit Ersatzteilnummern, Schiebeschnalle 1502S 30 mm Das Drucksprühgerät Mesto 3230R FLORI COMPACT finden Sie hier >> Die Bedienungsanleitung für das MESTO Drucksprühgerät 3230R können Sie hier herunterladen. << Zurück zur Ersatzteilübersicht für das Mesto Drucksprühgerät 3230R FLORI COMPACT MESTO 3232R, Explosionszeichnung mit Ersatzteilnummern, Schiebeschnalle 1502S 30 mm Das Drucksprühgerät 3232R finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3232R MESTO 3232, Explosionszeichnung mit Ersatzteilnummern, Schiebeschnalle 1502S 30 mm Das Drucksprühgerät 3232 finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3232 MESTO 3232U, Explosionszeichnung mit Ersatzteilnummern, Schiebeschnalle 1502S 30mm Das Drucksprühgerät 3232U finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3232U MESTO 3232RK, Explosionszeichnung mit Ersatzteilnummern, Schiebeschnalle 1502S 30mm Das Drucksprühgerät 3232RK finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3232RK MESTO 3232EM, Explosionszeichnung mit Ersatzteilnummern, Schiebeschnalle 1502S 30mm Das Drucksprühgerät 3232EM finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3232EM MESTO 3237, Explosionszeichnung mit Ersatzteilnummern, Schiebeschnalle 1502S 30mm Das Drucksprühgerät 3237 VERIS finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3237 MESTO 3237FM, Explosionszeichnung mit Ersatzteilnummern, Mesto Schiebeschnalle 1502S 30mm Das Drucksprühgerät 3237FM FIX PLUS finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3237FM MESTO 3237FP, Explosionszeichnung mit Ersatzteilnummern, Schiebeschnalle 1502S 30mm Das Drucksprühgerät 3237FP FIX PLUS finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3237FP MESTO 3237P, Explosionszeichnung mit Ersatzteilnummern, Schiebeschnalle 1502S 30mm Das Drucksprühgerät 3237P PRIMER finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3237P MESTO 3278FP, Explosionszeichnung mit Ersatzteilnummern, Schiebeschnalle 1502S 30mm Das Drucksprühgerät 3278FP FIX PLUS finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3278FP MESTO 3278P, Explosionszeichnung mit Ersatzteilnummern, Schiebeschnalle 1502S 30mm Das Drucksprühgerät 3278P PRIMER finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3278P Mesto FERROX 3565, Explosionszeichnung mit Ersatzteilliste (Bild Nr. 27) Mesto FERROX 3585, Explosionszeichnung mit Ersatzteilliste (Bild Nr. 27) Mesto FERROX 3585G, Explosionszeichnung mit Ersatzteilliste (Bild Nr. 27) Mesto INOX 3595, Explosionszeichnung mit Ersatzteilliste (Bild Nr. 27) Mesto INOX 3615, Explosionszeichnung mit Ersatzteilliste (Bild Nr. 27) Mesto INOX 3615G, Explosionszeichnung mit Ersatzteilliste (Bild Nr. 27)

2,95 €*

Details

Mesto Schraubdeckel 2165M für Maxima 3238

Der Schraubdeckel 2165M passt für die Drucksprühgeräte Maxima 3238 und 3238F von MESTO. Der Schraubdeckel besitzt innen eine Dosierhilfe (10mL, 20mL und 50mL) für die eingesetzten Spritzmittel

8,20 €*

Details

MESTO Spiralschlauch 6322PP (PUR) 2,5 m f. FERROX und INOX

MESTO Spiralschlauch 6322PP (PUR) 2,5 m f. FERROX und INOX Ausführung: SpiralschlauchLänge: 2,5 m bis 4 mLänge aufgerollt: ca. 25 cmMaterial: PURFarbe: schwarzGewicht: ca. 139 g Lieferumfang:Spiralschlauch mit 2 Überwurfmuttern (6340K) Zur Befestigung an dem Drucksprühgerät 3275M werden noch der Schlauchnippel mit 10 mm Außengewinde (Art.Nr. 6341P), die Überwurfmutter 1613N und der O-Ring Ø 12 × 2,5 mm (Art.Nr. 6343) benötigt. Zur Befestigung an den Hochdrucksprühgeräten werden noch der Schlauchnippel mit 10 mm Außengewinde (Art.Nr. 6341) und der O-Ring Ø 10 × 3 mm (Art.Nr. 1206) benötigt. Der Mesto Spiralschlauch 6322PP (PUR) 2,5 m passt für folgende Hochdrucksprühgeräte: MESTO 3275M, Explosionszeichnung mit Ersatzteilnummern, Spiralschlauch 6322PP (PUR) 2,5 m Das Drucksprühgerät 3275M PROFI finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3275M MESTO 3275P, Explosionszeichnung mit Ersatzteilnummern, Spiralschlauch 6322PP (PUR) 2,5 m Das Drucksprühgerät 3275P PROFI PLUS finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3275P MESTO 3270, Explosionszeichnung mit Ersatzteilnummern, Spiralschlauch 6322PP (PUR) 2,5 m Das Drucksprühgerät 3270 PROFI finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3270 MESTO 3270P, Explosionszeichnung mit Ersatzteilnummern, Spiralschlauch 6322PP (PUR) 2,5 m Das Drucksprühgerät 3270P PROFI PLUS finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3270P MESTO 3132GM Belt Held, Explosionszeichnung mit Ersatzteilnummern, Spiralschlauch 6322PP (PUR) 2,5 m Den Drucksprüher 3132 Belt Held finden Sie hier >> << Zurück zur Ersatzteilübersicht für Mesto 3132GM Belt Held MESTO 3238, Explosionszeichnung mit Ersatzteilnummern, Spiralschlauch 6322PP (PUR) 2,5 m Die Bedienungsanleitung für Mesto 3238 Maxima als PDF-Datei zum herunterladen und ausdrucken << Zurück zur Ersatzteilübersicht für Mesto 3238 MESTO 3238F, Explosionszeichnung mit Ersatzteilnummern, Spiralschlauch 6322PP (PUR) 2,5 m Die Bedienungsanleitung für Mesto 3238 Maxima als PDF-Datei zum herunterladen und ausdrucken << Zurück zur Ersatzteilübersicht für Mesto 3238F Mesto FERROX 3565, Explosionszeichnung mit Ersatzteilliste (Bild Nr. 18) Mesto FERROX 3585, Explosionszeichnung mit Ersatzteilliste (Bild Nr. 18) Mesto FERROX 3585G, Explosionszeichnung mit Ersatzteilliste (Bild Nr. 18) Mesto INOX 3595, Explosionszeichnung mit Ersatzteilliste (Bild Nr. 18) Mesto INOX 3615, Explosionszeichnung mit Ersatzteilliste (Bild Nr. 18) Mesto INOX 3615G, Explosionszeichnung mit Ersatzteilliste (Bild Nr. 18)

33,50 €*

Details

MESTO Trageriemen mit Polster 1100, einzeln

Mesto Trageriemen 1100 mit Polster, einzeln

Der Mesto Trageriemen mit Polster für Hochdrucksprühgeräte passt für die Mesto Drucksprühgeräte FERROX 3565, FERROX 3585, FERROX 3585G, INOX 3595, INOX 3615, INOX 3615G, FERRUM 3570, RESISTENT 3600, RESISTENT 3610, PERFEKT 3531, PERFEKT 3531G, PERFEKT 3537, PERFEKT 3537G und PRAKTIKUS 3537DG.

10,95 €*

Details

Mesto Trageriemen 6133M

Der Mesto Trageriemen 6133M passt für die Drucksprühgeräte Maxima 3238 und 3238F (hier als Alternative zu 7121M, das Drucksprühgerät 3238F ist dann nur seitentragbar) von MESTO.

5,20 €*

Details

MESTO Trageriemen 7121M für Hochdrucksprühgeräte und Typ 327..

Die Trageriemen 7121M passen zur den Mesto Drucksprühgeräten REKORD, MAXOMA, FERROX und INOX.

16,95 €*

Details

MESTO Überwurfmutter 1624 Kunststoff 18×1,5mm

Die MESTO Überwurfmutter 1624 18×1,5mm aus Kunststoff ist auch Bestandteil der Sprührohre 3654E, 3654F, 3654M und 3657.

1,55 €*

Details

MESTO Überwurfmutter 1625 Kunststoff 16×1mm

Die Überwurfmutter 1625 16×1mm ist auch Bestandteil der Sprührohre 3654E, 3654F, 3654M, 3657 und 3657F.

1,55 €*

Details

MESTO Überwurfmutter 6340K Kunststoff für Spiralschlauch

Die Überwurfmutter wird zusammen mit dem O-Ring Ø 10 x 3 mm (Art.Nr. 1206) und dem Schlauchnippel mit 10 mm Außengewinde (Art.Nr. 6341) für die Befestigung des Spiralschlauchs an dem Mesto Hochdrucksprühgerät benötigt.

2,95 €*

Details

MESTO Ventilscheibe 6241 mit Zapfen NBR

Die Ventilscheibe passt zu den Drucksprühgeräten 3230R, 3232R, 3232, 3232U, 3232RK, 3238 und 3238F und zu den Hochdrucksprühgeräten FERROX, INOX, FERRUM, RESISTENT und Holder Flora FR-2. Ebenfalls gehört die Ventilscheibe zum Schraubdeckel M-7119 für Rückenspritzen, siehe Bild 1, Nr. 3. Die Ventilscheibe 6241 ist auch Bestandteil von den Dichtungssätzen 6002, 6002W und 7004.

1,40 €*

Details

MESTO Zylinder 6252A Kunststoff für Drucksprühgeräte

Nicht mehr lieferbar! Als Ersatz verwenden Sie bitte den Zylinder ME-6252.

Details
